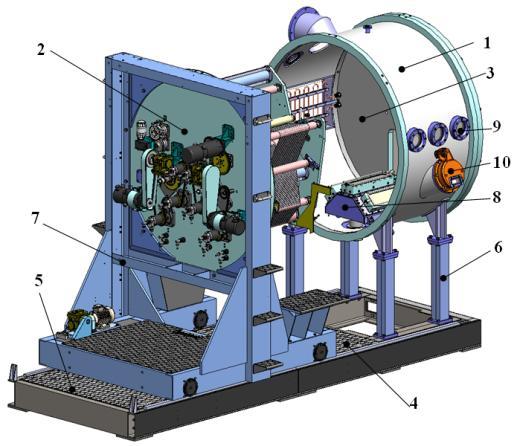

Вакуумная напылительная установка предназначена для металлизации рулонного материала из металлической фольги или полимерной пленки.

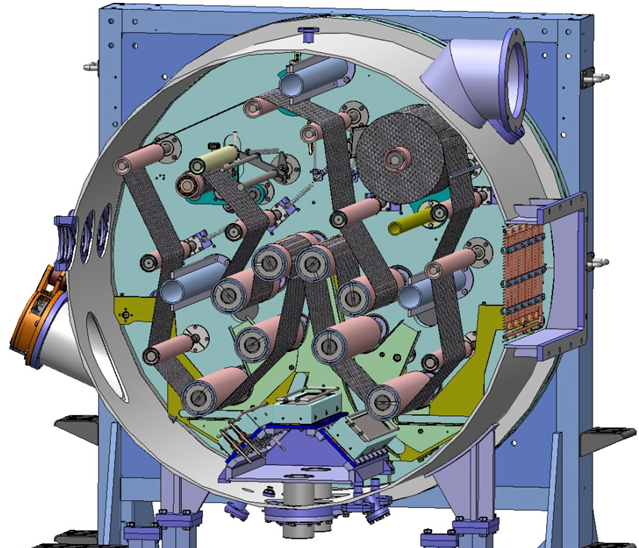

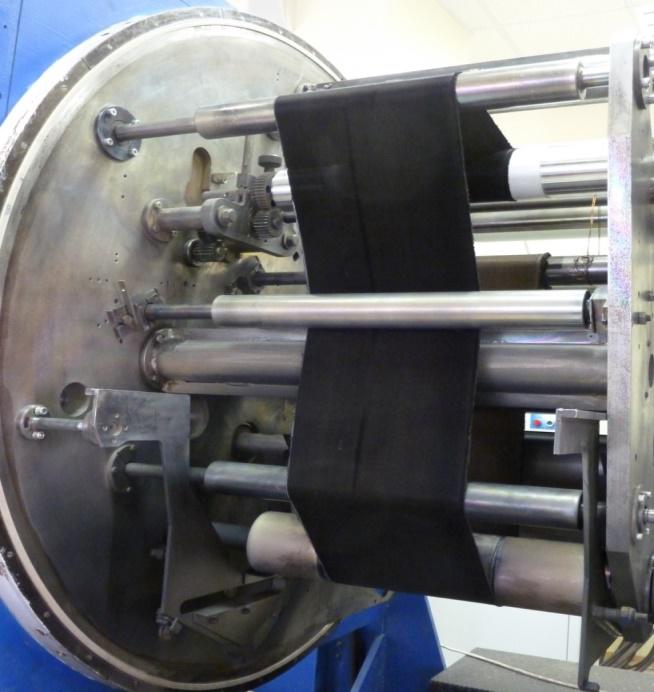

В основу технологического процесса, выполняемого на установке, лежит способ вакуумного распыления металлов с помощью магнетронных источников и конденсации его паров на углеродистую тканевую ленту, перематываемую в вакуумной камере модуля над тремя зонами испарения.
Магнитное поле специальной формы вводиться в межэлектродную зону, заставляя электроны в плазме разряда, концентрируемой над поверхностью мишени перемещаться по специальным траекториям вокруг силовых линий магнитного поля, направленных параллельно мишени, увеличивая эффективность ионизации газовых молекул.
| Габаритные размеры установки, не более:
– длина, мм – ширина, мм – высота, мм |
4660 2820 3200 |
| Занимаемая площадь, м² | 14 |
| Масса установки, кг | не более 9000 |
| Количество циклов металлизации одного рулона | не более 2 |
| Рабочий вакуум при металлизации, Па | 6,0·10-1 |
| Время непрерывной работы в рабочем режиме,ч | не менее 16 |
| Перерыв между включениями, ч | не менее 2 |
| Потребляемая электрическая мощность (максимальная), кВт | 95 |
| Время установления рабочего режима, ч | 1 |
| Потребляемая электрическая мощность, кВт | 65 |
| Производительность в режиме двухсменной работы при металлизации рулонов шириной 600,диаметре рулона 295 мм | не менее 18,0 м²/час. |
